Kā uzstādīt stiepļu tīkla kabeļu paliktņus: soli{0}}pa-pamācība un izplatītākās kļūdas

Meta apraksts:Uzziniet, kā instalētstiepļu sietu kabeļu paliktņipareizi. Šajā visaptverošajā rokasgrāmatā ir ietverti rīki, detalizēti norādījumi-pa-, atbalsta atstarpes un izplatītākās kļūdas, no kurām jāizvairās drošai un profesionālai instalēšanai.

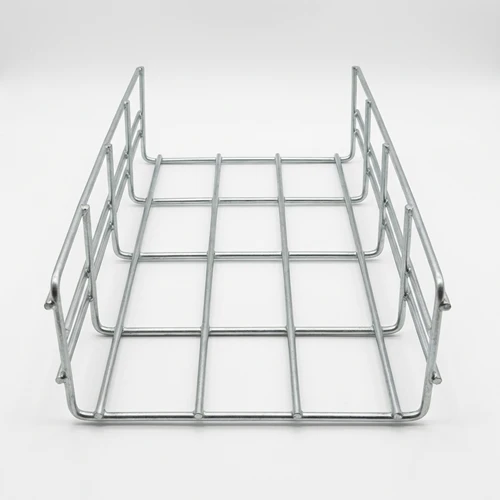

Ievads

Pareiza stiepļu sieta kabeļu reņu uzstādīšana ir ļoti svarīga drošībai, veiktspējai un ilgmūžībai. Pareizi uzstādīta teknes sistēma nodrošina pareizu kabeļu atbalstu, ventilācijas uzturēšanu un infrastruktūras pieejamību turpmākām izmaiņām.

Taču instalēšana nav tikai detaļu salikšana,{0}}tai ir nepieciešama plānošana, piemēroti rīki un uzmanība detaļām. Kļūdas var dārgi izmaksāt ne tikai finansiāli, bet arī laika, drošības un ilgtermiņa darbības ziņā.

Šī rokasgrāmata ir paredzēta uzstādītājiem, elektriķiem, būvlaukuma uzraugiem un objektu vadītājiem. Mēs iepazīstināsim jūs ar visu instalēšanas procesu, sākot no plānošanas līdz galīgajai pārbaudei, un uzsvērsim izplatītākās nepilnības, no kurām jāizvairās.

Nepieciešamie rīki un materiāli

Pirms darba sākšanas savāciet visus nepieciešamos rīkus un materiālus:

Materiāli:

·Stiepļu režģa kabeļu teknes sekcijas

· Montāžas kronšteini vai piekares stieņi

· Paplātes savienotāji vai savienojuma komplekti

·Kabeļu saites vai Velcro siksnas

· Atbilstoši sienas/griestu stiprinājumi (enkuri, skrūves utt.)

Rīki:

· Mērlente

·Gara līmenis

· Urbji un urbji

· Skrūvju griezēji vai metāla zāģis

· Vīle (grieztu malu izlīdzināšanai)

·Knaibles

·Drošības cimdi

·Marķieris vai zīmulis

Ja viss ir sagatavots pirms darba sākšanas, tas ietaupa laiku un novērš pārtraukumus instalēšanas laikā.

Soli{0}}pa-instalēšanas rokasgrāmata

1. darbība: plānojiet savu maršrutu

Padomājiet par kabeļu renes uzstādīšanu, piemēram, sliežu ceļu ieklāšanu vilcienam. Ja maršruts netiek pareizi kartēts, viss ātri noiet no sliedēm.

Pirms instalēšanas sākšanas rūpīgi izplānojiet kabeļa ceļu:

· Nosakiet kabeļu ieejas un izejas punktus

· Apsveriet kabeļu veidus un paredzamās slodzes

· Ņemiet vērā iespējamos šķēršļus (sijas, HVAC sistēmas, caurules)

·Noteikt atbalsta punktu atrašanās vietas

·Pirms uzstādīšanas jāsaskaņo ar citiem amatiem

Pro padoms:Izmantojiet vietas rasējumus, lai savlaicīgi sastādītu maršrutus un ņemtu vērā turpmākās paplašināšanas un uzturēšanas vajadzības. Izkārtojuma zīmējuma izveide ietaupa laiku un novērš pārsteigumus instalēšanas laikā.

2. darbība. Instalējiet atbalsta kronšteinus

Pareiza atbalsta atstarpe ir būtiska, lai novērstu noslīdēšanu un nodrošinātu kravnesību.

Vispārīgas vadlīnijas:

· Kosmoss atbalsta katru1,5 līdz 2 metri(apmēram 5–6,5 pēdas) standarta instalācijām

· Samaziniet atstarpi smagākām kravām vai intensīvas{0}}satiksmes zonām

· Vertikālām instalācijām ieteicamais montāžas solis ir aptuveni 400 mm

· Horizontālām instalācijām labi darbojas 250 mm atstatums

· Griestu uzstādīšanai atkarībā no slodzes var būt pieļaujams attālums līdz 1000 mm

Atbalsta veidi pēc virsmas:

Uzstādīšanas metodes:

·Montāža pie griestiem:Izmantojiet vītņotus stieņus ar piemērotiem enkuriem

·Sienas stiprinājums:Izmantojiet izturīgus kronšteinus, kas piestiprināti kniedēm vai cietām sienām

·Uzstādīšana uz grīdas:Paaugstinātām instalācijām izmantojiet uz grīdas{0}}montējamus statīvus

3. darbība: izgrieziet un sagatavojiet paplāti

Vienā no galvenajām priekšrocībām{0}}vietnē-ir viegli sagriezt stiepļu tīklu paplātes.

Griešanas process:

1. Uzmanīgi izmēriet vajadzīgo garumu-divreiz nomēriet, vienreiz nogrieziet

2. Skaidri atzīmējiet griešanas līniju

3. Izmantojiet skrūvju griezējus vai metāla zāģi, lai izgrieztu tērauda stieples

4.Izšķirošais solis:Izvelciet visas asās malas, lai novērstu kabeļa bojājumus

5. Ja aizsargpārklājums griešanas laikā tika bojāts, uzklājiet{1}}pieskares krāsu, lai novērstu koroziju.

Drošības atgādinājums:Griežot un rīkojoties ar stiepļu režģa paplātēm, vienmēr valkājiet cimdus.

Nepieciešams līkums? Tīriem, profesionāliem pagriezieniem varat to izveidot manuāli vai izmantot saliekamos piederumus. Stiepļu sieta elastība nozīmē, ka sarežģītus leņķus un virziena izmaiņas var veikt uz vietas-, negaidot īpašas detaļas.

4. darbība: nostipriniet paplātes daļas

Kad balsti ir vietā, ir pienācis laiks uzstādīt paplāti:

1. Novietojiet paplātes daļu uz kronšteiniem

2. Savienojot vairākas sadaļas, izmantojiet savienotājus vai savienojuma komplektus-dažās sistēmās ir integrēti savienotāji, kas vienkārši saspiežas kopā

3. Pārliecinieties, vai sadaļas irlīmenī-nelīdzenas paplātes nav tikai neizskatīgas; tie rada problēmas kabeļu uzstādīšanai un laika gaitā var noslogot kabeļus

4. Nostipriniet paplāti pie kronšteiniem, izmantojot atbilstošus stiprinājumus (āķskrūves, skavas utt.).

5. Pirms visu stiprinājumu pilnīgas pievilkšanas pārbaudiet izlīdzinājumu

5. darbība: pievienojiet piederumus

Atkarībā no uzstādīšanas prasībām, iespējams, būs nepieciešami papildu komponenti:

·Paplātes sadalītāji:Turiet strāvas un datu kabeļus atsevišķi, lai izvairītos no elektromagnētiskiem traucējumiem

·Aptver:Aizsargājiet kabeļus no gružiem, putekļiem vai fiziskiem bojājumiem atklātajās vietās

·Liekumi, stāvvadi un tees:Virzienu izmaiņām, kas atbilst faktiskajai vietnes arhitektūrai

·Zemējuma komplekti:Nodrošiniet pareizu zemējumu, lai tas atbilstu elektriskajiem noteikumiem

·Atkritēji{0}}un samazinātāji:Pārejai uz dažāda izmēra paplātēm vai aprīkojumu

To piederumu kontrolsaraksts, kuru vērts iekļaut:

· Paplātes sadalītāji strāvas/datu atdalīšanai

· Pārvalki higiēnai vai drošībai

·Stāvvadi, līkumi, tējas virziena maiņai

· Zemējuma komplekti, lai atbilstu noteikumiem

6. darbība: instalējiet kabeļus

Kad teknes sistēma ir uzstādīta, ir pienācis laiks virzīt kabeļus:

1. Uzmanīgi novietojiet kabeļus-nav vilkšanas vai raušanas, kas varētu sabojāt izolāciju

2. Izvairieties no paplātes pārslogošanas, pārsniedzot tās svaru

3. Novietojiet strāvas un datu kabeļus atsevišķi, izmantojot sadalītājus (obligāti, lai novērstu traucējumus).

4. Ņemiet vērā minimālo lieces rādiusu,{1}}parasti 8–12 reizes par kabeļa ārējo diametru

5. Nepārsniedziet 40-50% piepildījuma koeficientu, jo pārpilde samazina ventilāciju un izraisa pārkaršanu

6. Izmantojiet Velcro siksnas vai kabeļu saites, lai nostiprinātu saišķus,-izvairieties no pārmērīgas{2}}pievilkšanas

7. Marķējiet kabeļus, lai vēlāk tos viegli apkoptu

7. darbība: pārbaudiet un pārbaudiet

Pirms uzskata, ka darbs ir pabeigts:

· Pārbaudiet, vai visi balsti ir droši un pareizi izvietoti

·Pārbaudiet, vai kabeļi ir pareizi novietoti un nav noslogoti

· Apstipriniet, ka ir izpildītas atdalīšanas prasības (jauda pret datiem).

· Ja nepieciešams, pārbaudiet zemējuma nepārtrauktību

·Dokumentējiet instalēšanu, lai to varētu{0}}atslēgt un izmantot turpmāk

Biežākās instalēšanas kļūdas, no kurām jāizvairās

Pat pieredzējuši uzstādītāji var iekrist šādos slazdos:

1. Slikta plānošana no paša sākuma

Problēma:Iepriekš neplānojot kabeļu maršrutēšanu, rodas neērti līkumi, nevienmērīgs slodzes sadalījums un traucējumi citu pakalpojumu darbībā.

Risinājums:Izmantojiet vietas rasējumus, lai savlaicīgi saplānotu maršrutus, ņemtu vērā turpmāko paplašināšanos un pirms uzstādīšanas saskaņotu ar citiem darījumiem.

2. Nepareiza paplātes veida izvēle videi

Problēma:Cinkots stiepļu siets mitrā vidē priekšlaicīgi sarūsēs. Vieglas-noslodzes paplāte, kur nepieciešama liela-noslodze, neizdosies.

Risinājums:Izvēloties, ņemiet vērā vidi (iekštelpu, āra, korozīvu), kravnesību un estētiku.

3. Nepareiza atbalsta atstarpe

Problēma:Pārāk tālu viens no otra novietoti balsti izraisa paplātes nokarāšanos un nepietiekamu kabeļa atbalstu.

Risinājums:Ievērojiet ražotāja ieteikumus -parasti ik pēc 1,5–2 metriem-un pielāgojieties lielākai slodzei.

4. Padeves pārslogošana

Problēma:Paplātes svara reitinga pārsniegšana apdraud drošību un veiktspēju.

Risinājums:Pirms uzstādīšanas aprēķiniet kopējo kabeļa svaru un atstājiet 20–30% rezerves jaudas turpmākai izaugsmei.

5. Cutting Edge Finishing ignorēšana

Problēma:Nepabeigtas grieztas malas laika gaitā sabojā kabeļa izolāciju.

Risinājums:Pēc griešanas vienmēr novīlējiet asas malas un pieskarieties bojātajam aizsargpārklājumam.

6. Slikta kabeļu veidu segregācija

Problēma:Strāvas un datu kabeļu sajaukšana bez pienācīgas atdalīšanas izraisa elektromagnētiskus traucējumus.

Risinājums:Izmantojiet sadalītāja sloksnes vai atsevišķas paplātes dažādiem kabeļu veidiem.

7. Nākotnes spēju aizmirst

Problēma:Vajadzības paplašināšanas gadījumā nav atstāta vieta papildu kabeļiem.

Risinājums:Izmēra paplātes ar 20–30% rezerves jaudas jau no paša sākuma.

8. Standartu un labākās prakses neievērošana

Problēma:Noteikumu neievērošana paātrina uzstādīšanu, bet noved pie neveiksmīgām pārbaudēm.

Risinājums:Skatiet attiecīgos standartus (BS EN 61537, IEC 61537, NEC), ievērojiet ražotāja norādījumus un dokumentējiet uzstādīšanu.

Atbalsta atstarpju atsauces tabula

Izmantojiet šo tabulu kā vispārīgu ceļvedi atbalsta atstarpēm:

Piezīme:Precīzu paplātes modeli vienmēr skatiet ražotāja{0}}specifiskās slodzes tabulās.

Drošības padomi kabeļu teknes uzstādīšanai

Drošībai vienmēr jābūt galvenajai prioritātei:

1.Valkājiet atbilstošus IAL:Cimdi griešanas laikā, aizsargbrilles un aizsargcepures pēc vajadzības

2.Nodrošiniet pareizu zemējumu:Visiem metāla elementiem jābūt savienotiem, lai nodrošinātu nepārtrauktu zemas{0}}pretestības ceļu uz zemi

3.Ievērojiet aizpildījuma attiecības:Pārsniedzot 40-50% piepildījumu, samazinās ventilācija un rodas pārkaršana

4.Ievērojiet lieces rādiusus:Minimālais rādiuss parasti ir 8-12 reizes lielāks par kabeļa diametru

5.Atbilst standartiem:NEC, IEC 61537, BS EN 61537 nodrošina drošības prasību ievērošanu

Bieži uzdotie jautājumi par stiepļu tīkla kabeļu paliktņa uzstādīšanu

J: Vai man ir nepieciešami īpaši stiprinājumi dažādām virsmām?

A:Jā. Izmantojiet griestu enkurus betonam, dobuma stiprinājumus ģipškartona plāksnēm un mūra skrūves ķieģeļu vai bloku sienām.

J: Vai vienā teknē varu sajaukt strāvas un datu kabeļus?

A:Jūs varat, bet tā nav labākā prakse. Lai izvairītos no elektromagnētiskiem traucējumiem, izmantojiet sadalītāja sloksnes vai atsevišķas paplātes.

J: Kāds ir labākais veids, kā izgriezt stiepļu sieta paplātes?

A:Izmantojiet skrūvju griezējus vai metāla zāģi. Pēc tam vienmēr vīlējiet asus galus-un valkājiet cimdus!

J: Cik tālu viens no otra jānovieto balsti?

A:Parasti ik pēc 1,5–2 metriem, taču pārbaudiet paplātes svaru un slodzi. Smagākām slodzēm ir nepieciešams tuvāks attālums.

J: Vai es varu piekārt paplātes pie griestiem?

A:Pilnīgi noteikti. Izmantojiet vītņotus stieņus ar piemērotiem enkuriem. Tas ir lieliski piemērots, lai noturētu kabeļus no grīdas šaurās-satiksmes vietās.

J: Kāda ir atšķirība starp stiepļu sietu un cieto{0}}apakšējo paplāti?

A:Stiepļu režģu paliktņi ir vieglāki, vieglāk sagriežami un ideāli piemēroti datu kabeļiem. Cietie-apakšās paliktņi ir labāki smagiem strāvas kabeļiem vai vidēm, kur nepieciešama lielāka aizsardzība.

J: Vai kabeļu reņu vāki vienmēr ir nepieciešami?

A:Ne vienmēr, bet tie ir ļoti ieteicami vidēs, kurās ir tendence uz putekļiem, ūdens iekļūšanu vai fiziskiem bojājumiem.

J: Kā es varu zināt, kāda izmēra kabeļa tekne man ir nepieciešama?

A:Aprēķiniet visu kabeļu -šķērsgriezuma laukumu un pēc tam pievienojiet aptuveni 25–30% papildu vietas turpmākai-izolācijai.

J: Vai es varu sajaukt nerūsējošo tēraudu ar cinkotām sastāvdaļām?

A:Nav ieteicams. Dažādi metāli var izraisīt galvanisku koroziju{1}}pielipt vienam materiālam visā uzstādīšanas laikā.

Kāpēc izvēlēties Vichnet instalācijai

Uzņēmumā Vichnet mēs ne tikai ražojam augstas -kvalitatīvas stiepļu režģa kabeļu teknes-, bet arī atbalstām jūsu uzstādīšanu katrā solī.

Mūsu saistības pret uzstādītājiem

1. Detalizēta uzstādīšanas dokumentācija
Katram Vichnet produktam ir visaptverošas uzstādīšanas rokasgrāmatas, slodzes tabulas un tehniskās specifikācijas, lai nodrošinātu pareizu uzstādīšanu.

2. Tehniskais atbalsts
Mūsu inženieru komanda ir gatava atbildēt uz jautājumiem, pārskatīt uzstādīšanas plānus un sniegt norādījumus sarežģītiem projektiem.

3. Kvalitāte, kurai varat uzticēties
Kā daļa no Troax Group, mūsu produkti atbilst stingriem starptautiskajiem standartiem. Instalējot Vichnet paplātes, jūs instalējat kvalitāti, kas ir ilgstoša.

4. Pilnīgs piederumu klāsts
Mēs piedāvājam visus nepieciešamos piederumus profesionālai uzstādīšanai:

·Kabeļu atdalīšanas sadalītāji

·Apvalki aizsardzībai

· Liekumi, tee un stāvvadi virziena maiņai

· Zemējuma komplekti drošības atbilstības nodrošināšanai

· Savieno plāksnes un savienotājus

Secinājums

Stiepļu sieta kabeļu teknes uzstādīšana nav raķešu zinātne, taču tai ir jāpievērš uzmanība detaļām. Pareiza plānošana, pareiza atbalsta atstarpe, rūpīga kabeļu pārvaldība un drošības standartu ievērošana ir veiksmīgas uzstādīšanas atslēga.

Ja no šīs rokasgrāmatas atņemat vienu lietu, tā ir šāda: kārtīga{0}}izskata instalēšana ir bezjēdzīga, ja pēc sešiem mēnešiem tā neizdodas. Izvairoties no izplatītām kļūdām, jūsu kabeļa atbalsta risinājums ir izturīgs, saderīgs un viegli apkopjams.
